Overview

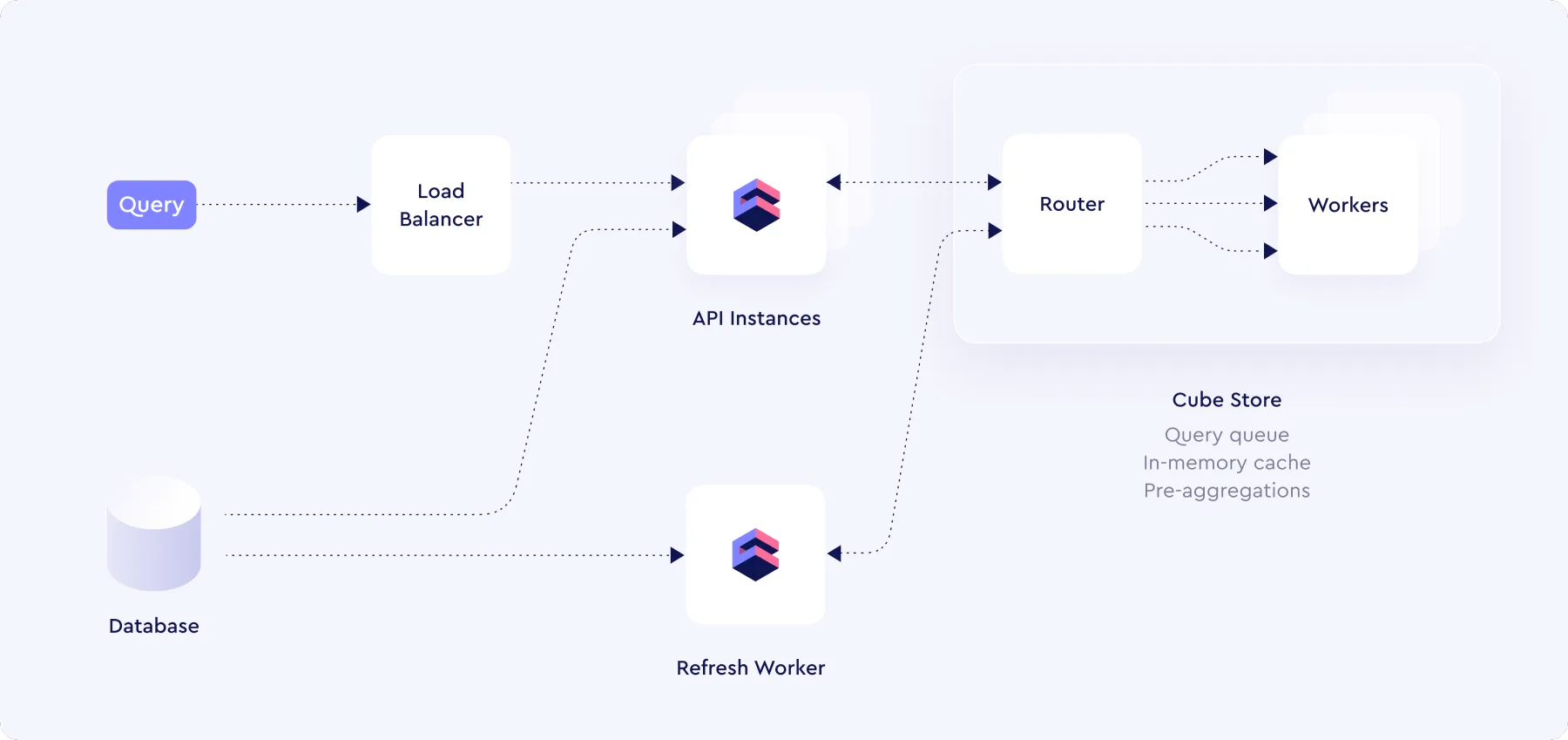

生产级别的 Cube 一般由以下几个组件组成:

  • 一个或者多个 API instance
  • 一个 Refresh Worker
  • 一个 Cube Store 集群


每个组件的功能:

  • API Instances: 处理 API 请求，然后将数据从 Cube Store 的预汇总或者从原始 DB中查询出来
  • Refresh Worker: 在后台构建或者更新预汇总数据
  • Cube Store: 存储 Refresh Worker 预汇总的数据，并处理 API Instance 查询请求的数据

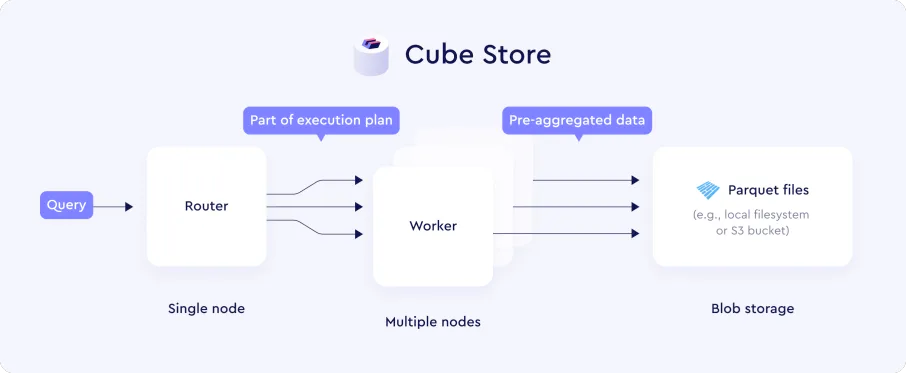

Cube Store 架构
Cube Store 是专为存储 Cube 预聚合而设计的，Cube Store 使用的是分布式查询引擎架构，每个 Cube Store 集群都是由以下部分组成:

  • 一个或者多个 router 节点，处理 connection 连接、管理元数据、构建查询优化及协调他们的执行
  • 多个 worker 节点，用于分布式预热数据、执行查询
  • 本地或基于云的Blob存储以列存储的格式来保存预聚合的数据

默认情况下, Cube Store 监听 3030 端口来获取 Cube 的查询请求。这个端口可以通过修改环境变量 CUBESTORE_HTTP_PORT 来修改这个端口，为了使用自定义端口，请确保在 Cube API Instance 和 Refresh Worker 中同时修改 CUBEJS_CUBESTORE_PORT 变量。
router 和 worker 使用相同的 image，要管理这两个角色，需要修改如下变量:

环境变量 Router Worker
CUBESTORE_SERVER_NAME Yes Yes
CUBESTORE_META_PORT Yes -
CUBESTORE_WORKERS Yes Yes
CUBESTORE_WORKER_PORT - Yes
CUBESTORE_META_ADDR - Yes

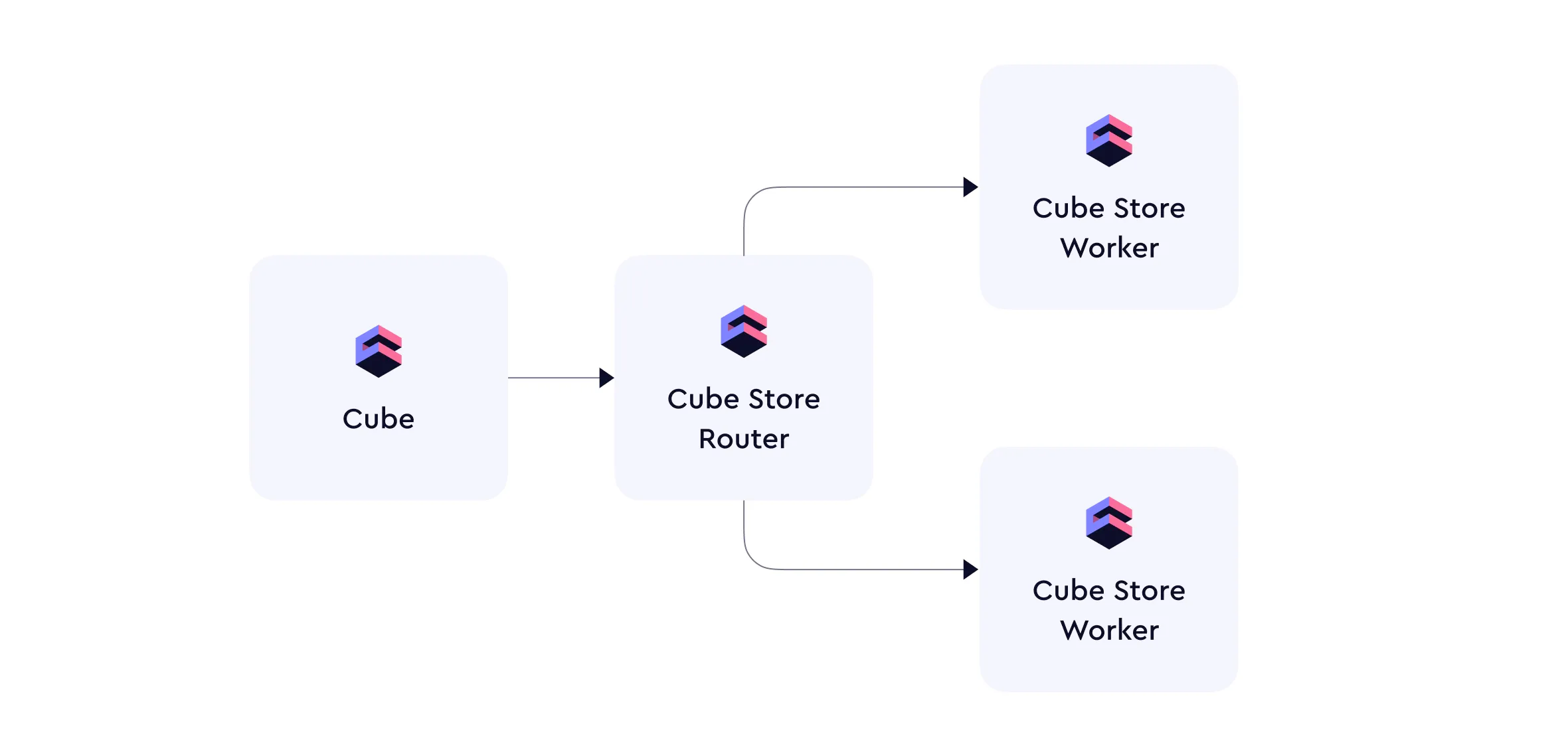

Cube Store Router
负责接收来自 Cube 的查询、管理CubeStore 集群的元数据及优化和分发 Workers 的请求，同时提供兼容 MySQL 协议的接口来直接查询 CubeStore 中预汇总的结果。Cube 只会与 Router 通信，不会直接与 Worker 通信。

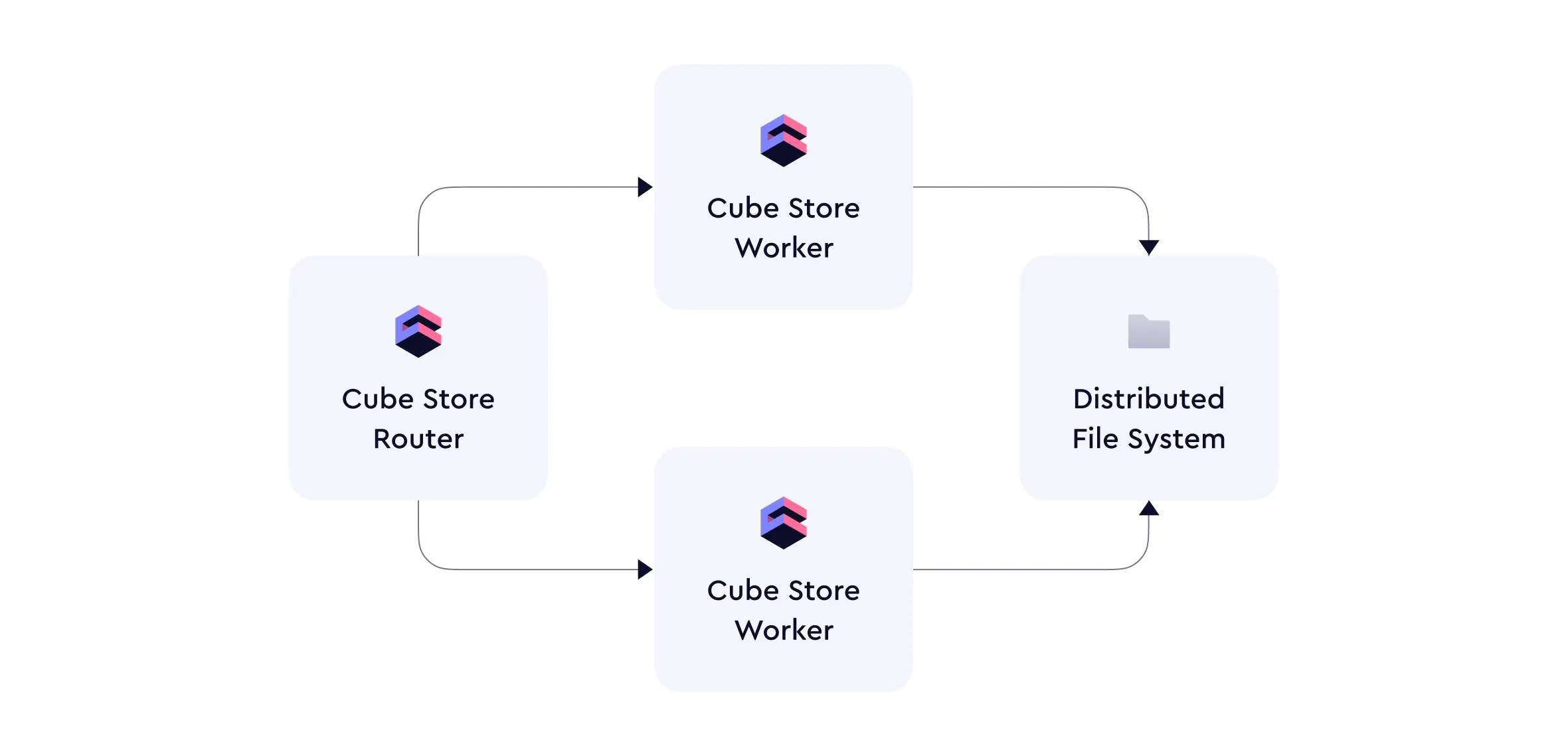

Cube Store Worker
Cube Store 集群中的 Worker 负责接收和执行来自 Router 中的查询，并直接与底层分布式文件系统交互，执行插入、查询和预汇总预热。Worker 之间不会直接交互，而是通过 Router 来分发查询和管理相关的元数据。

Scaling 能力
虽然 Cube Store 可以以单实例模式运行，但是这种模式不适用于生产环境。对于高并发、高吞吐而言，建议将 Cube Store 运行在多实例的集群上。得益于存储与查询引擎已经分离(存算分离)，用户可以根据并发及吞吐量需求水平扩展 Cube Store 集群。

存储
Cube Store 使用单独的存储层来分别存储元数据和预聚合的 parquet 数据文件，Cube Store 可以使用 AWS S3 和 GCS，如果集群的所有节点都在一个机器上的话，也可以使用本地路径（风险点: 目前我们使用的是 oss，CubeStore 是用 rust 写的，截止到 2024-01-26，阿里云尚未提供 oss 的 rust sdk，CubeStore 目前也还没支持 oss，需要同时自己实现 oss rust sdk 和 CubeStore 的 oss 存储模块）
新版本的 CubeStore 支持 MinIO，但是MinIO 的开源协议是 GUN AGPL3，商业公司使用有风险，我们尽量不要使用，避免带来不必要的麻烦。
